Biegunowość i polaryzacja: jak dobrać akumulator, żeby pasował do kabli

Dlaczego biegunowość i polaryzacja akumulatora decydują o tym, czy akumulator „pasuje”

Co oznacza biegunowość i polaryzacja w akumulatorze

Biegunowość akumulatora to sposób przyporządkowania wyprowadzeń: który zacisk jest dodatni (plus), a który ujemny (minus). Każdy akumulator ma dwa bieguny, ale kluczowe są dwa elementy: oznaczenie, który jest który, oraz wzajemne położenie biegunów względem obudowy.

Polaryzacja akumulatora (w języku warsztatowym) to układ: czy patrząc z określonej strony, biegun dodatni jest po lewej czy po prawej stronie. Dla użytkownika oznacza to odpowiedź na praktyczne pytanie: czy fabryczny kabel plusowy w samochodzie dosięgnie do plusa w nowym akumulatorze, a kabel masowy – do minusa, bez naprężeń i kombinacji.

W typowym samochodzie akumulator jest wkomponowany w instalację: długość przewodów plusowego i masy jest dobrana pod konkretną polaryzację. Przesunięcie plusa na drugą stronę obudowy często powoduje, że przewód plusowy staje się za krótki lub musi biec nienaturalną drogą, zahaczając o ostre krawędzie lub wirujące elementy. Z zewnątrz akumulator może wyglądać „prawie identycznie”, a jedyną różnicą jest właśnie układ biegunów – i to wystarczy, by przestał pasować.

Jeśli dobierzesz akumulator o niewłaściwej polaryzacji, teoretycznie można „ratować się” obracaniem go w podstawie, przekładkami, kombinowaniem z zamocowaniem. Każde takie rozwiązanie jest jednak sygnałem ostrzegawczym: wiąże się z ryzykiem uszkodzenia przewodów, masy karoserii, plastików i w skrajnym przypadku – zwarcia.

Jak biegunowość wpływa na montaż i ryzyko uszkodzeń

Błędny dobór polaryzacji wydłuża montaż, komplikuje pracę i zwiększa ryzyko błędów. Problemy zaczynają się już na etapie próby „przymierzenia” akumulatora do kabli. Typowy scenariusz z warsztatu:

• Nowy akumulator ma prawidłową pojemność i prąd rozruchowy, ale plus znajduje się po stronie, gdzie w aucie biegnie przewód masowy.
• Kabel plusowy nie dosięga do plusa – mechanik obraca akumulator o 180°, żeby „dopasować” długość przewodów.
• Po obróceniu stopka mocująca nie trafia w gniazdo, akumulator opiera się tylko krawędzią lub przesuwa się przy gwałtownym hamowaniu.

W takim układzie jedno ostre hamowanie, krawężnik czy wypadek mogą sprawić, że akumulator przemieści się, zerwie przewód lub doprowadzi do zwarcia o masę. Konsekwencją może być przepalenie bezpieczników, uszkodzenie alternatora, sterownika silnika czy samej wiązki przewodów.

Drugi rodzaj ryzyka to pomylenie biegunów przy podłączaniu. Jeśli kable są naprężone i biegną inaczej niż zwykle, rośnie szansa, że użytkownik lub mniej doświadczony mechanik podłączy plus do minusa, bo „tak akurat sięga”. Odwrotne podpięcie w nowoczesnym aucie potrafi w kilka sekund zniszczyć kosztowne komponenty elektroniczne.

Biegunowość jako równorzędne kryterium doboru akumulatora

Przy doborze akumulatora większość kierowców skupia się na pojemności (Ah), prądzie rozruchowym (A) i wymiarach obudowy. Tymczasem biegunowość i polaryzacja są kryterium równie ważnym jak te parametry. Akumulator, który ma idealną pojemność i wchodzi w kuwetę, ale ma odwrotne ułożenie biegunów, jest funkcjonalnie niezgodny z instalacją pojazdu.

Z punktu widzenia audytu jakości montażu minimum wymagań to:

• Obudowa akumulatora pasuje do podstawy i systemu mocowania.
• Biegun dodatni i ujemny znajdują się po tych samych stronach, co w fabrycznym akumulatorze.
• Przewody plusowy i masowy dosięgają do klem z wyraźnym zapasem długości, bez naprężeń i ostrych załamań.

Jeśli którykolwiek z tych warunków nie jest spełniony, montaż należy przerwać i dobrać inny model, a nie „dorabiać” instalację do przypadkowego akumulatora.

Wniosek po pierwszym etapie

Jeśli akumulator mechanicznie mieści się w podstawie, ale bieguny znajdują się po przeciwnej stronie niż w oryginale, to taki model jest niezgodny z instalacją, niezależnie od tego, co pokazuje katalog. Absolutne minimum do uznania akumulatora za „pasujący” to zgodność położenia biegunów z fabrycznym układem przewodów w pojeździe.

Podstawy: plus, minus, biegunowość, polaryzacja – uporządkowanie pojęć

Plus, minus i biegunowość – co dokładnie oznaczają

Biegun dodatni (+) to wyprowadzenie, z którego w czasie pracy akumulatora wychodzi prąd do obciążenia (instalacji pojazdu). Biegun ujemny (−) jest najczęściej połączony z masą pojazdu, czyli karoserią i blokiem silnika. Te dwa punkty są zawsze obecne, natomiast biegunowość określa ich wzajemny układ: którą stronę obudowy zajmuje plus, a którą minus.

W języku użytkownika biegunowość to skrót myślowy na: „z której strony akumulatora jest plus, patrząc w ustalony sposób”. Właśnie od tego zależy, czy przewód plusowy „dojdzie” do klem. Polaryzacja bywa stosowana zamiennie, choć poprawnie powinna oznaczać kierunek przepływu prądu i znak danego bieguna.

Jak oznaczany jest plus i minus na obudowie

Na większości akumulatorów samochodowych oznaczenia biegunów są powtarzalne. Do identyfikacji używa się kilku sygnałów jednocześnie:

• Symbol + / − – wybity lub wytłoczony w plastiku obudowy przy podstawie każdego bieguna.
• Kolor nakrętek lub zaślepek – często czerwony dla plusa, czarny lub niebieski dla minusa.
• Różnica średnicy klem – w standardzie europejskim biegun dodatni ma większą średnicę niż ujemny (ok. 19,5 mm vs 17,9 mm), co ogranicza ryzyko zamiany.
• Oznaczenia graficzne – dodatkowe naklejki z symbolem plusa, piktogramy na górnej etykiecie.

Jeżeli symbol +/− nie jest od razu widoczny (brud, nalot, zużyta obudowa), pierwszym punktem kontrolnym jest dokładne oczyszczenie obszaru przy biegunach. Próba zgadywania, który biegun jest który „po kablach” lub „na oko”, to klasyczny sygnał ostrzegawczy.

Standardowe symbole: L, P, 0, 1 i inne oznaczenia polaryzacji

Producenci akumulatorów stosują skrótowe oznaczenia polaryzacji. Najczęściej spotykane w Europie to:

• P, P+, R – polaryzacja prawa: plus po prawej stronie, patrząc na akumulator od strony biegunów.
• L, L+ – polaryzacja lewa: plus po lewej stronie w tej samej perspektywie.
• 0 – często stosowane jako kod polaryzacji prawej.
• 1 – często stosowane jako kod polaryzacji lewej.

Odczyt jest zawsze związany z przyjęciem jednego, spójnego sposobu patrzenia: stojąc twarzą do akumulatora, z biegunami bliżej siebie. Zmiana perspektywy (np. patrzenie od strony nadkola, z kabiny czy z boku) odwraca lewe i prawe strony, co prowadzi do pomyłek.

Wpływ biegunowości na prowadzenie przewodów plusowego i masowego

W samochodzie przewód plusowy jest zazwyczaj prowadzony od akumulatora w stronę rozrusznika, skrzynki bezpieczników i dalej – do poszczególnych obwodów. Konstruktor dobiera jego długość i ułożenie tak, aby:

• nie był naprężony ani zwinięty w „sprężynę”,
• omijał ostre krawędzie i ruchome elementy (wentylator, pasek osprzętu),
• był możliwie krótki – im krótszy kabel plusowy, tym mniejsze spadki napięcia i mniejsze ryzyko uszkodzeń mechanicznych.

Przewód masowy zwykle ma krótszą drogę: łączy biegun ujemny z karoserią lub blokiem silnika. Zmiana polaryzacji wymusza inne prowadzenie obu przewodów. Jeśli plus znajdzie się po stronie, gdzie fabrycznie biegnie masa, izolacja przewodu plusowego może ocierać o elementy nadwozia, co po czasie prowadzi do przetarć i zwarć.

Krótki przykład praktyczny z „nie sięgającym” kablem

Popularna sytuacja w autach segmentu B lub C: fabrycznie przewód plusowy biegnie z lewej strony akumulatora (patrząc z przodu auta) w stronę grodzi. Akumulator ma polaryzację prawą – plus od strony grodzi, bliżej wiązki. Klient kupuje akumulator o tej samej pojemności, ale z polaryzacją lewą, bo „wymiary są identyczne”. Po zamontowaniu kable sięgają, ale przewód plusowy idzie „na skróty” nad akumulatorem, napręża się przy zamknięciu pokrywy, a w skrajnej pozycji silnika niemal dotyka metalowej krawędzi.

Taki montaż jest niezgodny z podstawowymi zasadami bezpieczeństwa instalacji. Jeśli przewód plusowy ma nienaturalny łuk, jest „na styk” lub ociera się o elementy karoserii, to w praktyce sygnał, że wybrano złą polaryzację. Dalszy montaż powinien zostać przerwany.

Wniosek z części definicyjnej

Jeśli nie ma jasności, co producent rozumie przez symbole L/P lub 0/1, albo nie wiesz, z której strony patrzeć na akumulator przy ocenie polaryzacji, każdy kolejny krok doboru staje się przypadkowy. Przed analizą pojemności i prądu rozruchowego konieczne jest pełne zrozumienie, gdzie ma być plus w stosunku do przewodów w samochodzie.

Standardy biegunowości i polaryzacji w autach osobowych i dostawczych

Europejskie standardy: polaryzacja prawa i lewa

W samochodach przeznaczonych na rynek europejski dominuje jeden prosty podział:

• Polaryzacja prawa (P, P+, R, 0) – patrząc na akumulator od strony biegunów, plus znajduje się po prawej stronie.
• Polaryzacja lewa (L, L+, 1) – w tej samej perspektywie plus jest po lewej.

Większość popularnych aut współczesnych (segment B, C, D, większość SUV) korzysta z akumulatorów typu europejskiego z polaryzacją prawą. Jednak nie jest to reguła. W wielu modelach diesla, samochodach z akumulatorem w bagażniku lub pod siedzeniem spotyka się także polaryzację lewą.

Podczas doboru nie wolno zakładać „z góry”, że auto europejskie zawsze ma plus po prawej. Punkt kontrolny to zawsze porównanie z faktycznym akumulatorem wyjętym z auta albo z jego zdjęciem wykonaną z właściwej perspektywy.

Różnice między akumulatorami europejskimi, japońskimi i amerykańskimi

Oprócz strony, po której jest plus, różnią się też standardy obudów i kształtów biegunów w różnych regionach świata.

Typ europejski (DIN/EN)

Charakterystyczne cechy:

• Prostokątna obudowa, stosunkowo niska i szeroka.
• Bieguny cylindryczne wystające z góry, różnej średnicy (większa dla plusa).
• Polaryzacja oznaczana jako P/L, 0/1, R/L.
• Stosowany w większości aut europejskich oraz wielu koreańskich.

Typ japoński (JIS)

Najczęściej spotykany w autach japońskich (Toyota, Honda, Mazda, Suzuki) oraz w niektórych koreańskich modelach:

• Obudowa często węższa i wyższa niż europejska, inne punkty mocowania.
• Bieguny zwykle mniejsze średnicą, o innych proporcjach wysokości.
• Inne oznaczenia kodowe (np. 55D23L, gdzie L oznacza stronę plusa).
• Nie zawsze kompatybilne z koszami i zaciskami przewidzianymi pod akumulatory europejskie.

Typ amerykański

W autach z rynku USA można spotkać:

• Bieguny górne (top post) lub boczne (side post) w tej samej obudowie.
• Nietypowe rozstawy biegunów oraz inne typy klem.
• Polaryzację i kodowanie różniące się od typowych europejskich oznaczeń L/P.

Dobierając akumulator do auta amerykańskiego sprowadzonego indywidualnie, nie można bazować wyłącznie na katalogu europejskim – konieczna jest fizyczna weryfikacja położenia biegunów i typu klem.

Jak czytać symbole polaryzacji na etykiecie i w katalogu

Producenci stosują własne formaty kodów, ale można wyróżnić kilka powtarzalnych wzorców:

• „P+” lub „L+” – plus po prawej / plus po lewej (standard europejski).

Odmienne standardy w praktyce warsztatowej

Konfrontacja samochodu z akumulatorem „z innego świata” to klasyczny test prawidłowego rozumienia biegunowości. Z punktu widzenia warsztatu sytuacja wygląda najczęściej tak: auto ma wiązkę i kosz pod standard europejski, a na ladzie ląduje akumulator typu japońskiego lub amerykańskiego „bo był w promocji”.

Przed montażem pojawiają się następujące punkty kontrolne:

• Położenie biegunów – czy plus faktycznie wypada po tej stronie, po której kończy się przewód plusowy w aucie, patrząc z ustalonej perspektywy.
• Wysokość biegunów – czy przewody nie będą naprężone lub zagięte pod nienaturalnym kątem, szczególnie przy typach JIS (niższe klemy).
• Rodzaj końcówek – czy klemy z auta obejmą słupki akumulatora; zbyt luźna lub „dociśnięta na siłę” klema to sygnał ostrzegawczy.
• Mocowanie w koszu – czy ranty i stopki akumulatora pokrywają się z fabrycznymi punktami mocującymi.

Jeśli którykolwiek z powyższych punktów wypada „na granicy” – przewód napięty, klema nie do końca obejmuje słupek, akumulator „pływa” w koszu – to przyjęty standard akumulatora jest niezgodny z instalacją pojazdu. Te objawy w praktyce znaczą to samo: biegunowość i/lub typ obudowy nie pasują.

Nietypowe układy biegunów i wyjątki od reguł

Wiele modeli – szczególnie z silnikami o dużej pojemności lub z rozbudowaną elektroniką – korzysta z bardziej nietypowych układów. Tu nie ma miejsca na schematyczne myślenie „plus zawsze z prawej”.

Typowe nietypowości:

• Akumulatory z biegunami cofniętymi – słupki nie są przy przedniej krawędzi obudowy, ale przesunięte do tyłu, bliżej środka. Przewody są dobierane pod ten rozstaw.
• Układ odwrócony o 180° – fabryczny akumulator jest wstawiony „w poprzek” komory lub pod kątem, więc plus i minus pozornie są zamienione miejscami względem typowego europejskiego wzorca.
• Bieguny boczne (side post) – spotykane w części samochodów amerykańskich; przy zamianie na top-post łatwo o konflikt przebiegu przewodów i kolizje z elementami karoserii.

Jeżeli nowy akumulator wymusza jakiekolwiek skręcanie przewodu plusowego w nieplanowanej płaszczyźnie (np. kabel „skręca się” wokół własnej osi, aby dosięgnąć słupka), to sygnał ostrzegawczy. Oznacza to, że układ biegunów nie jest zgodny z projektem wiązki, niezależnie od tego, co jest nadrukowane w katalogu.

Katalogowe „zamienniki” a realna biegunowość

Bazy katalogowe producentów akumulatorów wskazują często kilka zamienników dla danego modelu auta. W praktyce tylko część z nich jest w pełni kompatybilna z biegunowością i prowadzeniem kabli, reszta to warianty możliwe do dopasowania kosztem kompromisów.

Kluczowe punkty kontrolne przy korzystaniu z katalogu:

• Spójność oznaczeń polaryzacji – porównanie tego, co podaje katalog (np. P+, L+, 0, 1), z rzeczywistym układem biegunów w samochodzie, oglądanym z właściwej strony.
• Informacja o typie obudowy – kod typu (np. H4, H5, D23L) musi odpowiadać zarówno wymiarom, jak i układowi biegunów.
• Uwagi specjalne – adnotacje typu „zamiennik wymaga modyfikacji mocowania” lub „bieguny odwrotne” są w praktyce ostrzeżeniem, że biegunowość nie jest identyczna z fabryczną.

Jeżeli katalog proponuje kilka numerów, ale tylko jeden z nich ma tę samą polaryzację, co fabryczny akumulator, to jest to pozycja bazowa. Pozostałe można brać pod uwagę dopiero, gdy zostanie potwierdzone, że przewody mają zapas długości i nie spowoduje to zmian w ich prowadzeniu.

Jak czytać biegunowość względem komory silnika

Najwięcej pomyłek wynika z porzucenia ustalonego punktu odniesienia. Przy ocenie polaryzacji z punktu widzenia auta trzeba wprowadzić żelazny porządek: zawsze ta sama pozycja obserwatora, zawsze ta sama strona akumulatora traktowana jako „front”.

Ustalanie perspektywy – krok po kroku

Przed odczytaniem biegunowości w samochodzie sprawdza się trzy elementy:

• Pozycja obserwatora – standardowo stojąc przed autem, patrząc w stronę szyby czołowej.
• Orientacja akumulatora – która strona obudowy jest bliżej obserwatora (zwykle ta, przy której są bieguny).
• Strona przewodu plusowego – fizyczne śledzenie czerwonego przewodu od skrzynki bezpieczników/rozrusznika do klemy.

Jeśli w tej konfiguracji plus wypada po prawej ręce obserwatora, to w praktyce mamy polaryzację prawą. Gdy wypada po lewej – polaryzację lewą. Tak ustalona perspektywa musi być później powielona przy porównaniu z nowym akumulatorem na ladzie lub w katalogu.

Przypadek: akumulator montowany „w poprzek” komory

W części samochodów akumulator jest obrócony o 90° względem standardowego ułożenia. Bieguny nie są na dłuższej krawędzi od strony zderzaka, lecz na krótszej, bliżej nadkola lub grodzi.

Kryteria oceny w takim przypadku:

• Identyfikacja „frontu” akumulatora – za front przyjmuje się stronę z biegunami, niezależnie od tego, w którą stronę jest zwrócona w komorze.
• Sprawdzenie, po której stronie frontu jest plus – znowu w odniesieniu do obserwatora stojącego przed autem.
• Porównanie z nowym akumulatorem – nowy egzemplarz kładzie się na ladzie lub podłodze w tej samej orientacji i ocenia: czy plus wypada po tej samej stronie „frontu”.

Jeżeli przy takim porównaniu trzeba mentalnie „obracać” akumulator w głowie, aby uznać, że „teoretycznie się zgadza”, to jest to sygnał ostrzegawczy. Prawidłowy zamiennik nie wymaga żadnych mentalnych akrobacji – po ustawieniu w tej samej orientacji plus jest po tej samej stronie bez dodatkowych założeń.

Polaryzacja a długość i geometria przewodów

Kable w samochodzie są zaprojektowane do pracy w konkretnym ułożeniu. Zmiana polaryzacji zmusza je do innej drogi, co wpływa zarówno na bezpieczeństwo, jak i na trwałość instalacji.

Jak sprawdzić, czy przewody „obsłużą” inną polaryzację

Przed próbą montażu akumulatora z inną polaryzacją niż fabryczna wykonuje się prosty przegląd:

• Długość przewodu plusowego – czy przy maksymalnym, ale naturalnym ułożeniu (bez naciągania) klema dochodzi do planowanego bieguna.
• Zapas długości – minimum kilka centymetrów rezerwy po zapięciu klemy, tak aby wibracje silnika i ruch nadwozia nie pracowały „na przewodzie”.
• Trasa przewodu – ocena, czy po zmianie polaryzacji kabel nie krzyżuje się z elementami ruchomymi lub gorącymi (wentylator, kolektor, przewody klimatyzacji).

Jeżeli przewód po podpięciu jest napięty jak cięciwa albo układa się w ostre „S” nad obudową akumulatora, to próba zamiany polaryzacji jest błędna. W takim układzie każdy wstrząs i każda zmiana temperatury pracują bezpośrednio na miedzi i izolacji, skracając żywotność całej wiązki.

Typowe błędne „dopasowania” przewodów

W praktyce warsztatowej powtarzają się trzy charakterystyczne scenariusze:

• Przewód plusowy przełożony „nad” akumulatorem – zamiast iść fabryczną trasą przy krawędzi kosza, biegnie w powietrzu, by dosięgnąć bieguna po przeciwnej stronie.
• Krzyżowanie plusa i masy – kable przecinają się nad obudową, tworząc punkt potencjalnego przetarcia, szczególnie gdy samochód mocno wibruje.
• Obrót akumulatora o 180° „bo tak pasuje kabel” – mocowanie jest użyte odwrotnie, akumulator wychodzi poza obrys kosza, a elementy odpowietrzania są skierowane w niewłaściwą stronę.

Każdy z tych przypadków jest sygnałem, że biegunowość nowego akumulatora nie jest kompatybilna z instalacją. Jeśli żeby „dopasować” przewody trzeba zmienić ich pierwotną geometrię, to znaczy, że wybrany model nie pasuje, niezależnie od tego, że pojemność i prąd rozruchowy są zgodne z katalogiem.

Wpływ lokalizacji akumulatora na odczyt biegunowości

W wielu nowoczesnych autach akumulator nie jest już w klasycznym miejscu przy lewym nadkolu pod maską. Lokacja zmienia sposób odczytywania biegunowości i zwiększa ryzyko pomyłki przy zamówieniu części.

Akumulator w bagażniku lub pod siedzeniem

Gdy akumulator jest schowany w bagażniku lub pod tylną kanapą, dostęp do biegunów jest utrudniony, a perspektywa obserwacji często odwrotna niż pod maską. Pojawiają się specyficzne punkty kontrolne:

• Orientacja względem pojazdu – obserwator zwykle stoi z boku lub za samochodem, więc „prawo” i „lewo” trzeba konsekwentnie odnosić do kierunku jazdy, nie do aktualnej pozycji osoby.
• Dostęp do biegunów – osłony i pokrywy mogą wymuszać konkretną orientację akumulatora; odwrócenie go może uniemożliwić zamknięcie pokrywy lub dostęp do klem.
• Specjalne króćce odpowietrzające – w akumulatorach AGM/EFB montowanych w kabinie położenie plusa często jest powiązane z kierunkiem odprowadzenia gazów, nie można więc dowolnie obracać obudowy.

Jeżeli po wstępnej przymiarce nowy akumulator blokuje pokrywę lub wymaga demontażu fabrycznych uchwytów, to mamy do czynienia z niezgodnością nie tylko wymiarową, lecz przede wszystkim konstrukcyjną – także w zakresie biegunowości i sposobu prowadzenia przewodów.

Silniki z ciasną komorą i zabudową osprzętu

W niektórych kompaktach i minivanach komora silnika jest tak gęsto zabudowana, że akumulator „wchodzi” w nią na styk. Konstruktor zakłada wówczas bardzo konkretny kierunek wprowadzenia akumulatora i z góry definiuje, po której stronie ma być plus.

Przy takich samochodach obowiązują dodatkowe kryteria:

• Sprawdzenie, czy po zamontowaniu bieguny nie dotykają żadnych metalowych elementów – osłon, rozpórek, przewodów klimatyzacji.
• Ocena luzów montażowych – czy akumulator nie klinuje się między elementami komory przy wkładaniu i wyjmowaniu.
• Pozycja skrzynki bezpieczników przyklejonej do plusa – jej położenie często uniemożliwia zmianę strony bieguna dodatniego bez konfliktu z innymi podzespołami.

Jeśli po zamianie akumulatora skrzynka bezpieczników „ląduje” w innym miejscu niż fabryczne, kabel jest mocno wygięty, a pokrywa komory ledwo się domyka, to biegunowość nowego akumulatora jest niezgodna z założeniami auta. To nie drobna niedogodność, lecz realne ryzyko uszkodzenia wiązki przy codziennym użytkowaniu.

Rola biegunowości przy stosowaniu przejściówek i adapterów

Na rynku funkcjonują różnego rodzaju adaptery klem, przejściówki z typu japońskiego na europejski i zestawy umożliwiające montaż akumulatora „zamiennego”. W kontekście biegunowości są to narzędzia o ograniczonym zastosowaniu.

Lista minimalnych kryteriów przy rozważaniu użycia adapterów:

• Brak zmiany położenia bieguna w planie – adapter nie może przesuwać miejsca styku przewodu z biegunem na tyle, by wymuszać inną geometrię kabli.
• Stabilne połączenie mechaniczne – dodatkowy element nie może wprowadzać luzu lub dźwigni, która będzie pracować na słupku przy wibracjach.
• Zachowanie wysokości całkowitej – po użyciu adaptera klema nie może znaleźć się tak wysoko, by zbliżyć się niebezpiecznie do metalowych elementów pokrywy lub maski.

Jeżeli zastosowanie adaptera „rozwiązuje” tylko problem średnicy słupka, ale jednocześnie zmusza przewód plusowy do innej trasy, to w praktyce nie jest rozwiązaniem, lecz maskowaniem błędnie dobranej biegunowości. W takim układzie niewielkie oszczędności na akumulatorze można bardzo szybko stracić na naprawie wiązki po zwarciu.

Polaryzacja a kształt i typ klem oraz słupków

Biegunowość to nie tylko prawa/lewa strona plusa. W praktyce montażowej równie istotne jest, w jaki sposób klema „siada” na słupku i czy punkt styku jest zgodny ze standardem zastosowanym w aucie.

Różnice między słupkami typu europejskiego i japońskiego

Na pierwszy rzut oka oba typy wyglądają podobnie – dwa okrągłe słupki. Diabeł tkwi w wymiarach:

• Średnica słupka dodatniego i ujemnego – w wersji europejskiej plus jest wyraźnie grubszy niż minus; w niektórych akumulatorach „japońskich” różnica jest mniejsza, a same słupki są smuklejsze.
• Wysokość słupków – krótsze słupki ograniczają wysokość całkowitą po zapięciu klemy; przy ciasnych pokrywach ma znaczenie każdy milimetr.
• Profilowanie podstawy słupka – niektóre konstrukcje mają stopniowane podstawy, przez co klema projektowana pod standard europejski może „zatrzymać się” zbyt wysoko.

Jeżeli klema po dokręceniu nadal daje się obrócić ręką, to sygnał ostrzegawczy: średnica lub profil słupka nie są kompatybilne. Z kolei zbyt mocne „dociąganie” śruby, by wymusić zacisk, kończy się często pęknięciem klemy lub jej rozwarciem po kilku tygodniach eksploatacji.

Specyfika klem śrubowych, bocznych i płaskich

W części aut stosuje się alternatywne systemy mocowania klem, zwykle zintegrowane z dodatkowymi elementami (bezpieczniki, mostki, czujniki prądu).

• Klemy boczne (side terminal) – stosowane w niektórych rynkach, wymagają akumulatora z gwintowanymi gniazdami w ściance; próby montażu na słupkach górnych przez adaptery są rozwiązaniem awaryjnym, często niezgodnym z projektem auta.
• Klemy płaskie / bagnetowe – spotykane w instalacjach specjalnych i niektórych systemach Start-Stop; sposób ułożenia przewodu jest z góry zdefiniowany przez producenta.
• Klemy zintegrowane ze skrzynką bezpieczników – ich geometria zazwyczaj uniemożliwia zmianę położenia względem słupka bez naprężeń w przewodzie.

Jeżeli do podpięcia takiej klemy trzeba „podwinąć” przewód, zmienić kąt wejścia lub zastosować dodatkowy mostek, to biegunowość lub typ akumulatora jest niezgodny z instalacją. Prawidłowy dobór polega na tym, że klema sama „ustawia się” na słupku w naturalnym położeniu, bez gimnastyki i korekt.

Punkty kontrolne przy ocenie dopasowania klem do akumulatora

Przed ostatecznym montażem warto przeprowadzić prosty audyt mechaniczny:

• Kontakt powierzchniowy – klema powinna obejmować słupek pełnym pierścieniem, bez „mostków” i punktowego styku.
• Zakres regulacji śruby – po pełnym dociągnięciu pozostaje minimalny zapas gwintu, a klema nie dochodzi do mechanicznego końca rozwarcia.
• Brak przekoszeń – dolna krawędź klemy jest równoległa do podstawy słupka, bez widocznego „wisia” z jednej strony.

Jeżeli choć jedno z tych kryteriów nie jest spełnione, to nie ma gwarancji stabilnego kontaktu elektrycznego. Wówczas nawet poprawna polaryzacja (prawy/lewy plus) nie kompensuje błędnego doboru standardu słupków.

Znaczenie biegunowości przy pracy z systemami Start-Stop i zarządzania energią

W nowszych pojazdach biegunowość akumulatora ma bezpośredni związek z pracą układów elektronicznych, które monitorują energię i komunikują się z modułami komfortu, ECU oraz systemem Start-Stop.

Czujniki na przewodzie masowym i dodatnim

Producenci stosują różne konfiguracje czujników prądu i napięcia. Typowy układ to czujnik na przewodzie masowym przy biegunie ujemnym, ale pojawiają się też rozwiązania na plusie.

• Moduły IBS (Intelligent Battery Sensor) – zwykle zintegrowane z klemą masową; ich orientacja i położenie wynikają z fabrycznej polaryzacji.
• Audyt trasy przewodu z czujnikiem – przewód z modułem ma określoną długość i kąt wyjścia; przeniesienie bieguna na przeciwną stronę kosza powoduje nienaturalne naprężenia.
• Przebieg wiązek sygnałowych – przewody komunikacyjne modułu (LIN, CAN) są częścią większej wiązki; próba „przekręcenia” akumulatora zmienia ich trasę i może prowadzić do przetarć.

Jeżeli po zmianie biegunowości czujnik IBS „wisi” w powietrzu, opiera się o obudowę lub zmienia kąt wyjścia przewodu o kilkadziesiąt stopni, to układ jest niezgodny z założeniem fabrycznym. W takiej konfiguracji diagnostyka ładowania staje się niewiarygodna, nawet jeżeli auto jeszcze nie zgłasza błędów.

Start-Stop, rekuperacja i dobór typu akumulatora z właściwą polaryzacją

Systemy Start-Stop i rekuperacji wymagają akumulatorów EFB lub AGM o określonych parametrach. Jednak nawet najlepiej dobrany typ chemii nie zadziała poprawnie, jeśli biegunowość fizyczna będzie inna niż przewidziana w projekcie auta.

• Fabryczne profile ładowania – sterownik przewiduje określony spadek napięcia na przewodzie plusowym o konkretnej długości i przekroju; zmiana trasy przewodu poprzez inną polaryzację zmienia realne warunki pracy.
• Temperatura pracy akumulatora – w systemach z czujnikiem temperatury obudowy producent zakłada konkretną odległość czujnika od bieguna dodatniego; obrót akumulatora lub zamiana stron może zafałszować pomiary.
• Algorytmy oceny stanu naładowania (SOC) – bazują na znanym układzie kabli i rezystancjach pośrednich; zmiana geometrii instalacji to potencjalne rozminięcie się obliczeń z rzeczywistością.

Jeżeli po montażu akumulatora o „pasujących” parametrach elektrycznych system Start-Stop przestaje działać lub działa losowo, pierwszym punktem kontrolnym powinna być fizyczna polaryzacja i geometria przewodów, a nie od razu „wina elektroniki”.

Polaryzacja a bezpieczeństwo prac serwisowych

Kwestia zgodności polaryzacji nie kończy się na jednym montażu. Wpływa też na to, jak później wykonuje się wszelkie prace serwisowe pod maską lub w bagażniku.

Dostęp do punktów masowych i dodatnich

W wielu pojazdach bezpośredni dostęp do akumulatora jest ograniczony, dlatego producent przewiduje dedykowane punkty do podłączania prostowników, boosterów i kabli rozruchowych.

• Punkty serwisowe na plusie – zwykle zintegrowane ze skrzynką bezpieczników lub specjalnym gniazdem; ich położenie zakłada konkretną stronę plusa na akumulatorze.
• Fabryczne „łapy” masowe – przytwierdzone do nadwozia lub bloku silnika w miejscach o określonej odległości od bieguna ujemnego.
• Droga prądu rozruchowego – im dłuższy i bardzej „pokombinowany” przewód od akumulatora do punktu serwisowego, tym większy spadek napięcia i ryzyko nagrzewania.

Jeżeli po wymianie akumulatora z inną polaryzacją przewód plusowy do punktu rozruchowego musi przebiegać nad innymi elementami, przeciska się między wężami albo wymaga dodatkowych obejm, konfiguracja jest błędna. Przy awaryjnym odpalaniu lub ładowaniu przez kilka-kilkanaście amperów takie prowizorki stają się realnym zagrożeniem.

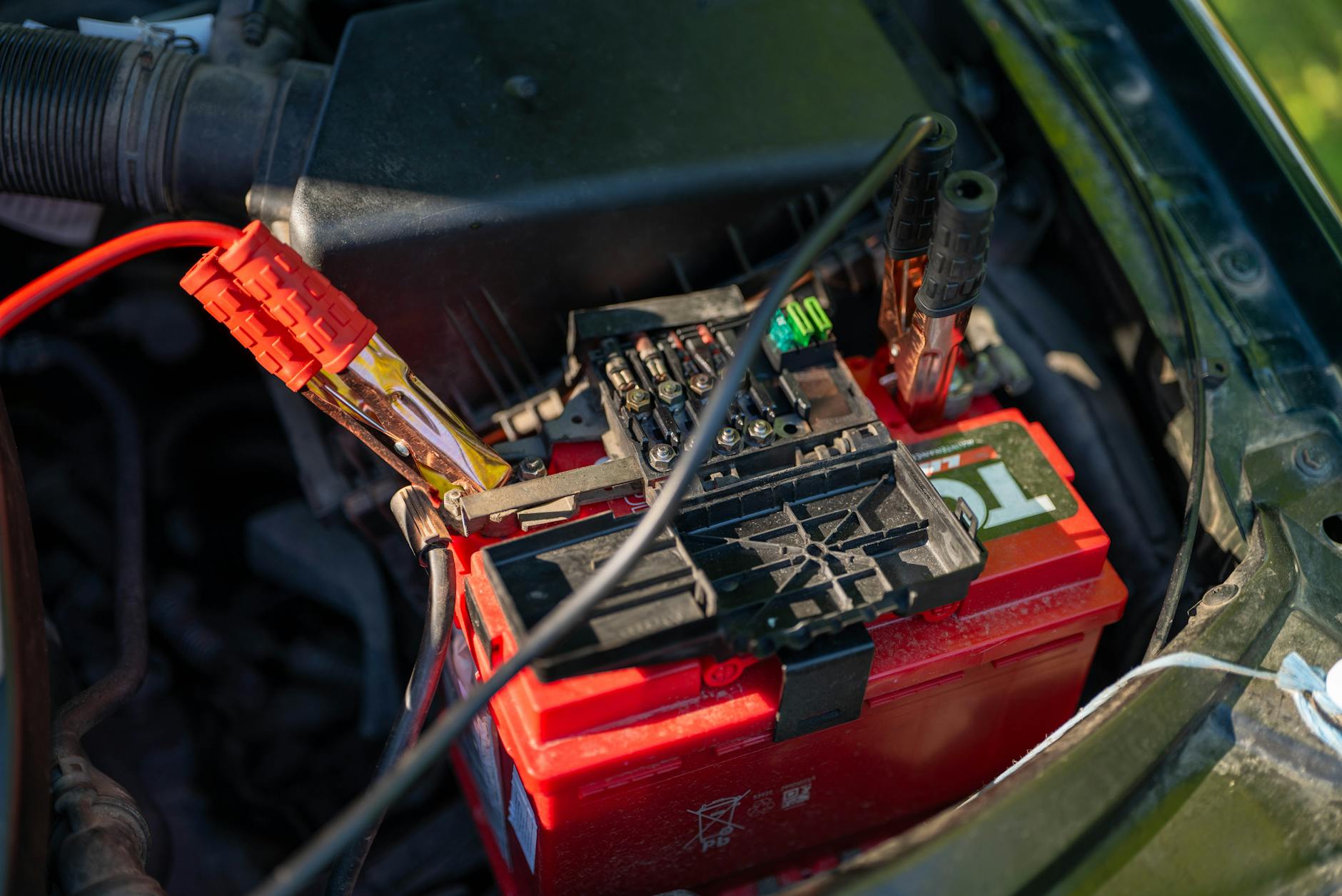

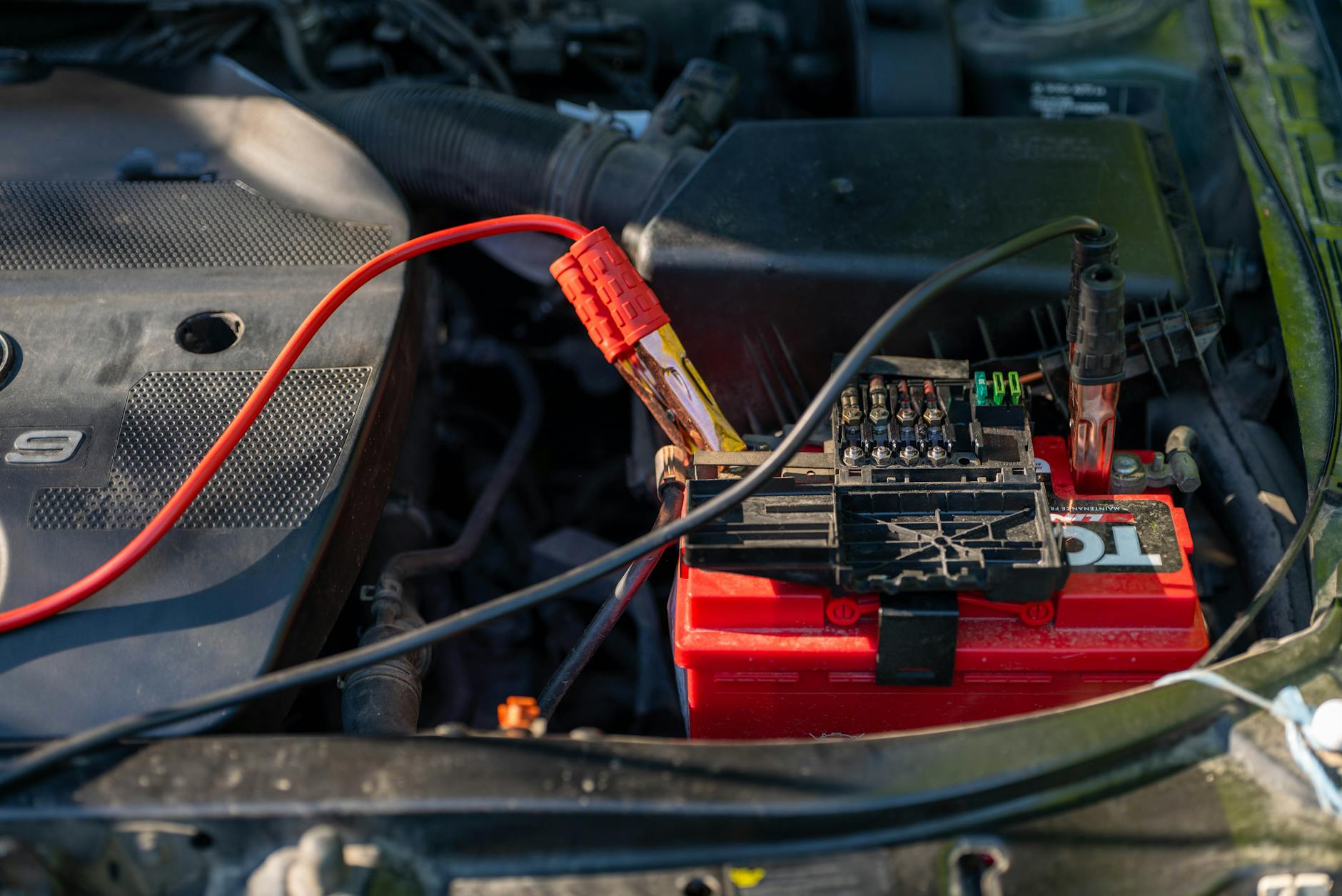

Ryzyko pomyłek przy podłączaniu kabli rozruchowych

Zmiana położenia bieguna dodatniego względem otoczenia zwiększa ryzyko, że kolejna osoba (inny mechanik, pomoc drogowa, właściciel) pomyli się przy podłączaniu kabli rozruchowych.

• Nieintuicyjne ułożenie plusa – plus „odwrócony” względem większości aut w parku powoduje odruchowe przykładanie klem odwrotnie, zwłaszcza przy pośpiechu.
• Zakrycie oznaczeń – przy ciasnym montażu nowe ułożenie akumulatora może schować tłoczenia „+” i „−” pod przewodami lub elementami obudowy.
• Mylenie punktów serwisowych z biegunami – gdy przewód plusowy krzyżuje się z masą lub przechodzi niestandardową trasą, powstaje chaos wizualny.

Jeżeli do identyfikacji plusa trzeba odsuwać wiązki, obracać latarkę i szukać oznaczeń w zakamarkach, to przy kolejnym awaryjnym rozruchu prawdopodobieństwo pomyłki rośnie lawinowo. Polaryzacja w zgodzie z fabrycznym projektem eliminuje ten problem u źródła.

Ocena polaryzacji przy korzystaniu z katalogów i konfiguratorów online

Dobór akumulatora według katalogu lub konfiguratora internetowego nie zwalnia z audytu polaryzacji „na żywo”. Bazy danych bywają aktualizowane, ale błędy i zamienniki o różnym układzie biegunów wciąż się zdarzają.

Symbolika i oznaczenia biegunowości w katalogach

Producenci stosują różne sposoby kodowania polaryzacji. Przed zamówieniem konkretnego modelu potrzebna jest interpretacja symboli, a nie tylko sprawdzenie pojemności (Ah) i prądu rozruchowego (A).

• Oznaczenia typu 0 / 1 – często spotykane: „0” oznacza plus po prawej, „1” – plus po lewej (patrząc od strony biegunów).
• Odwzorowanie na piktogramach – schemat akumulatora z zaznaczonym „+” po odpowiedniej stronie frontu; wymaga porównania z fizycznym ułożeniem w aucie, nie z pamięci.
• Opisy tekstowe – np. „P” (polaryzacja prawa), „L” (lewa); niektórzy producenci używają własnych oznaczeń, co wymaga sprawdzenia legendy.

Jeżeli katalog kilku producentów dla tego samego modelu auta podaje różne polaryzacje, to silny sygnał ostrzegawczy. W takim przypadku minimum to weryfikacja biegunów na pojeździe i dopasowanie akumulatora do realnego układu, a nie do statystycznych danych.

Weryfikacja zamienników o innych gabarytach

W praktyce część użytkowników szuka akumulatora „trochę wyższego” lub „trochę dłuższego”, by zwiększyć pojemność. Zamiennik gabarytowy często ma inną rodzinę kodową, a wraz z nią – modyfikację układu biegunów.

• Porównanie zdjęć w katalogu – o ile są aktualne, układ biegunów można ocenić wizualnie; zdjęcie „orientacyjne” bez biegunów to brak danych, nie potwierdzenie zgodności.
• Sprawdzenie parametrów BxHxL wraz z polaryzacją – zmiana długości lub szerokości powinna od razu uruchomić punkt kontrolny: czy polaryzacja jest nadal taka sama?
• Kontakt z dostawcą – w razie wątpliwości krótkie potwierdzenie „plus po prawej/lewej patrząc od frontu” często pozwala uniknąć zwrotów i reklamacji.

Jeżeli jedynym argumentem za wyborem innego akumulatora jest „lepsza pojemność” bez pewności co do polaryzacji i geometrii, to ryzyko błędnego doboru rośnie. Zysk kilku amperogodzin może zostać skasowany przez konieczność przeróbki lub wymiany przewodów.

Specyficzne przypadki: pojazdy dostawcze, kampery i zabudowy specjalne

Samochody dostawcze, kampery i pojazdy z zabudowami warsztatowymi często mają rozbudowane instalacje elektryczne. Biegunowość akumulatora rozruchowego i „hotelowego” musi być ze sobą skoordynowana, aby uniknąć dublowania przewodów i prowizorycznych mostków.

Akumulatory dodatkowe (postojowe) i ich polaryzacja względem instalacji 12 V

W układach z drugim akumulatorem (lodówki, webasto, przetwornice) przewody dodatnie i masowe biegną często równolegle przez długie odcinki. Polaryzacja obu źródeł musi umożliwiać naturalne, niekrzyżujące się prowadzenie kabli.

• Wspólna szyna masowa – zwykle podłączona do nadwozia; zmiana polaryzacji jednego z akumulatorów wymusza niestandardowe długości kabli masowych.
• Rozdzielacze i separatory – urządzenia separujące akumulator rozruchowy od postojowego mają określone wejścia „BAT1 +” i „BAT2 +”; ich umiejscowienie determinuje stronę plusa w obu akumulatorach.
• Bezpieczniki blisko źródła – wymagają krótkich odcinków przewodu od bieguna dodatniego; przeniesienie plusa na drugą stronę obudowy wydłuża niechroniony fragment przewodu.

Jeżeli przy montażu nowego akumulatora okazuje się, że przewody między separatorem a akumulatorem muszą być sztukowane, krzyżowane lub prowadzone inną stroną zabudowy, to układ biegunów nie jest zgodny z pierwotnym projektem. Taka konfiguracja zwiększa liczbę połączeń pośrednich i potencjalnych punktów awarii.

Najważniejsze punkty

• Biegunowość i polaryzacja są kryterium równorzędnym z pojemnością, prądem rozruchowym i wymiarami – akumulator o „dobrych parametrach”, ale z odwróconym układem biegunów jest funkcjonalnie niezgodny z instalacją pojazdu. Jeśli bieguny są po przeciwnej stronie niż w oryginale, taki model z definicji nie pasuje.
• Układ plus–minus decyduje o tym, czy fabryczne przewody dosięgną do klem bez naprężeń, skręcania i prowizorycznych obejść. Jeżeli żeby podłączyć akumulator musisz go obracać, podkładać dystanse lub „naciągać” przewody – to jasny sygnał ostrzegawczy, że wybrano złą polaryzację.
• Błędna polaryzacja wydłuża montaż i dramatycznie podnosi ryzyko uszkodzeń mechanicznych: przesuwający się akumulator przy hamowaniu może zerwać przewody, spowodować zwarcie do masy i uszkodzić alternator, sterowniki lub wiązkę. Jeśli akumulator nie siedzi stabilnie w podstawie – montaż należy przerwać.
• Niewłaściwy układ kabli sprzyja pomyłkom przy podłączaniu biegunów; naprężone lub poprowadzone „na skróty” przewody zwiększają ryzyko, że ktoś podepnie plus do minusa, bo „tak akurat sięga”. W nowoczesnych autach odwrotne podłączenie potrafi w kilka sekund zniszczyć kluczowe elementy elektroniki.
